Coolius Y50A

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteilliste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

Zu Zubehörteile Zu Zubehörteile

Zu Wartungsmaterial Zu Wartungsmaterial

Geräteteile

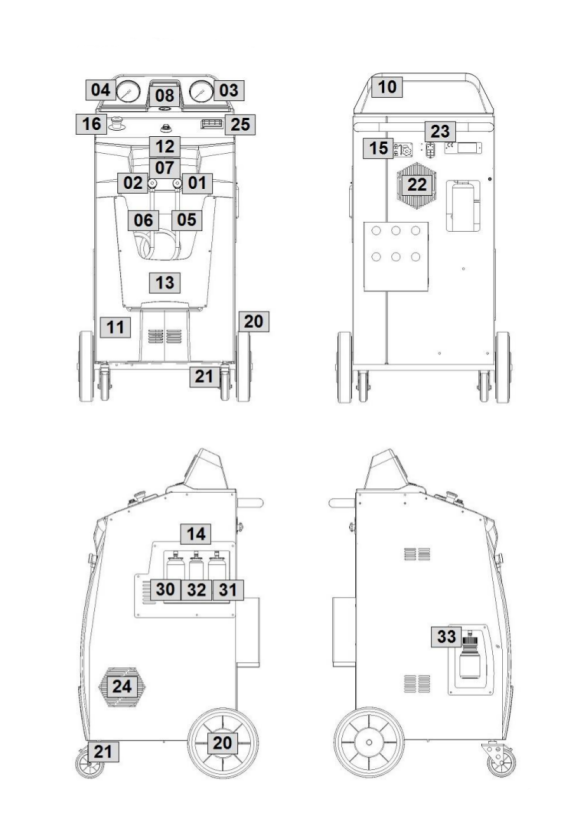

Explosionszeichnung Servicegerät



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild

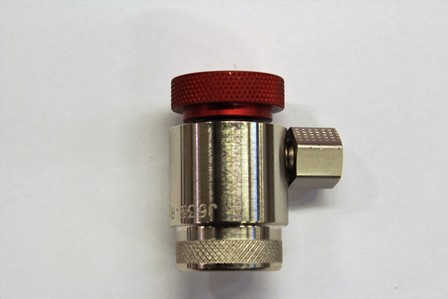

01W052200249ET-SCHNELLKUPPLUNG-HD-Y50alle

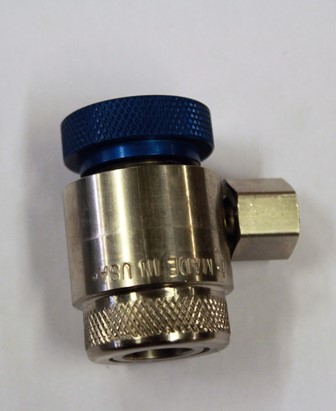

02W052200248ET-SCHNELLKUPPLUNG-ND-Y50alle

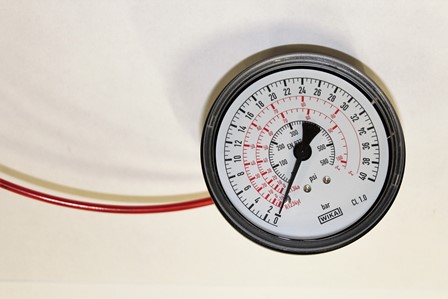

03W052200259ET-MANOMETER-HDalle

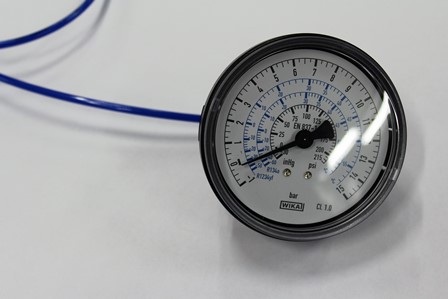

04W052200258ET-MANOMETER-NDalle

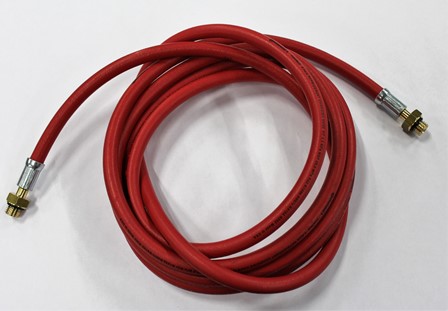

05W052200241ET-SERVICESCHLAUCH-HP-Y50-3Malle

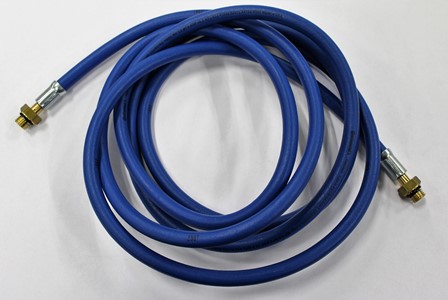

06W052200239ET-SERVICESCHLAUCH-LP-Y50-3Malle
 W052100161ET-O-RING-SERVICESCHLAUCH-R1234YFalle
07W052100010ET-SCHLAUCH-INTERN-HP/NDalle
 W052100124ET-ANSCHLÜSSE-INTERNE-REINIGUNG-Yalle

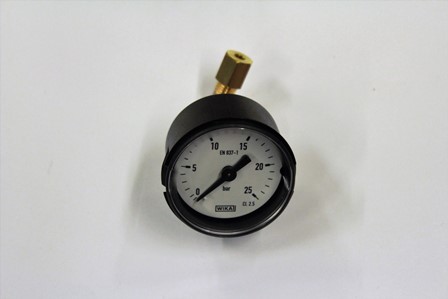

08W052100025ET-MANOMETER-KAELTEMITTELFLASCHEalle

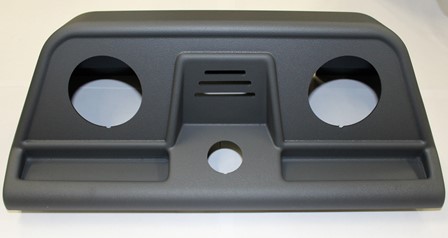

10W052100071ET-ABDECKUNG-OBENalle
11W052100075ET-FRONTVERKLEIDUNG-GRAUalle
12W052100074ET-Y50-AUFKLEBERalle
13W052100077ET-FRONTTASCHE-WOWalle

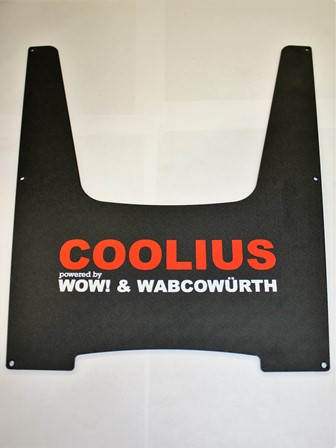

 W052100078ET-FRONTTASCHE-COOLIUSalle
 W052100079ET-FRONTTASCHE-WABCOWÜRTHalle
 W052100080ET-FRONTTASCHE-AUTOCOMalle
 W052100131ET-FRONTTASCHE-WÜRTH-LOGO-50alle
 W052100130ET-FRONTTASCHE-OPEL-LOGOalle
14W052100076ET-PLASTIKRAHMEN-ÖLFLASCHENalle

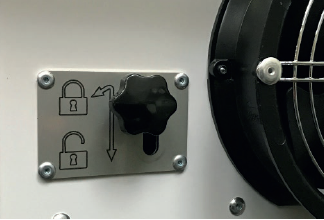

15W052200210ET-KNOPF-WAAGENSICHERUNGalle
16W052200221ET-NOT-AUS-SCHALTER-Y50alle

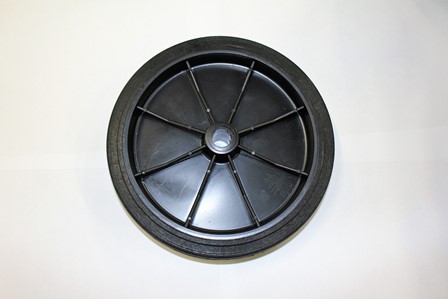

20W052100055ET-RAD-HINTENalle

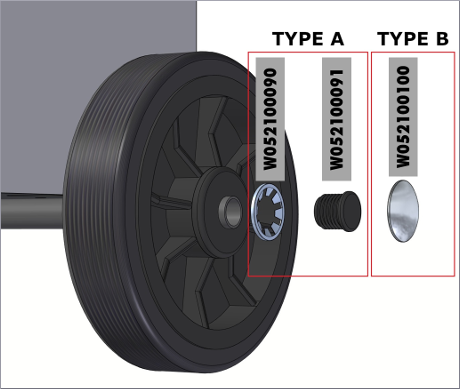

 W052100090ET-RADSICHERUNG-HINTEN-TYP-A-KRALLE =10STKalle
 W052100091ET-RADSICHERUNG-HINTEN-TYP-A-KAPPE =10STKalle
 W052100100ET-RADSICHERUNG-HINTEN-TYP-B-KAPPE =10STKalle

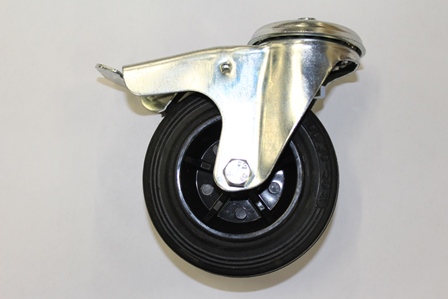

21W052100034ET-FRONTRAD-MIT-BREMSEalle

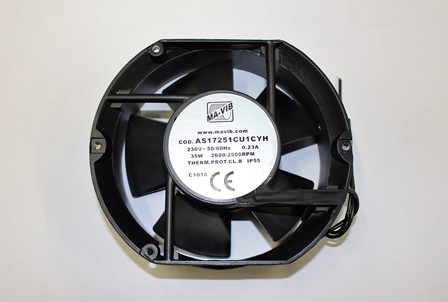

22W052200216ET-HAUPTVENTILATORalle
 W052100162ET-GERÄUSCHFILTER-LÜFTER-D172alle
23W052100083ET-HAUPTSCHALTER-MIT-SCHRAUBENalle
24W052200217ET-VENTILATOR-KOMPRESSORalle

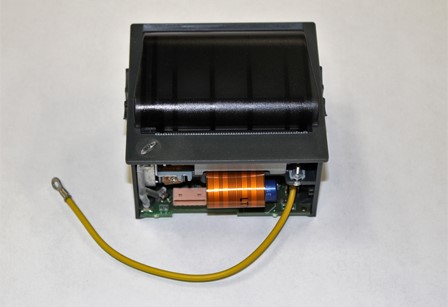

25W052200220ET-DRUCKER-KITalle

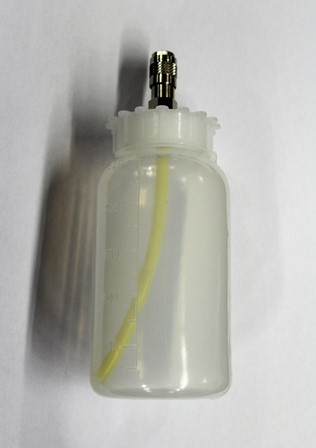

30W052200273ET-FRISCHÖL-FLASCHE-250MLalle

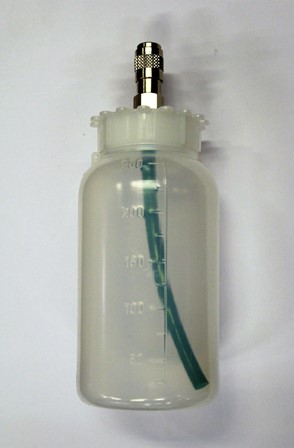

31W052200274ET-POE-ÖL-FLASCHE-250MLalle
 W052100103ET-ANSCHLUSS-NEUES-ÖL-POE-ÖLalle

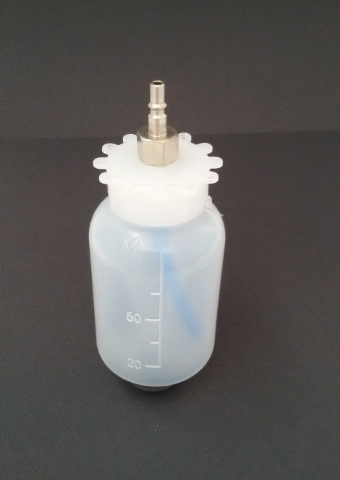

32W052100020ET-UV-FLASCHE-100MLalle

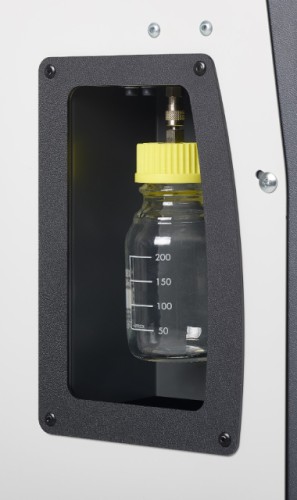

33W052100081ET-ALTÖLFLASCHE-KOMPLETTalle

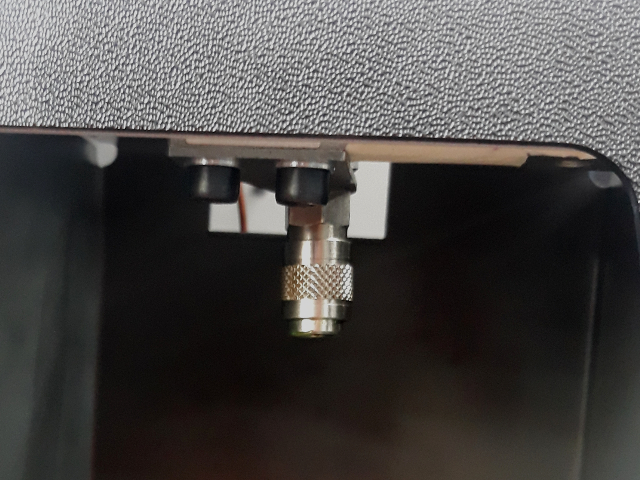

 W052100098ET-ANSCHLUSS-ALTÖL-UV-ÖL-FLASCHEalle
 W052100170ET-ADAPTERSET-GESCHLOSSENE-ÖLBEHÄLTERalle

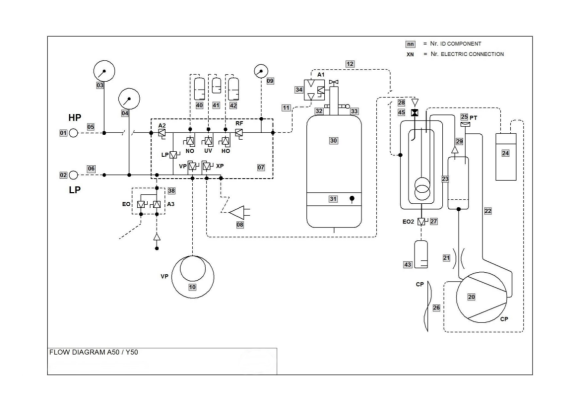

Flussdiagramm

Flussdiagramm



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
01W052200249ET-SCHNELLKUPPLUNG-HD-Y50alle
02W052200248ET-SCHNELLKUPPLUNG-ND-Y50alle
03W052200259ET-MANOMETER-HDalle
04W052200258ET-MANOMETER-NDalle
05W052200241ET-SERVICESCHLAUCH-HP-Y50-3Malle
06W052200239ET-SERVICESCHLAUCH-LP-Y50-3Malle
07W052100063ET-HAUPTBLOCK-ALU-Y50alle

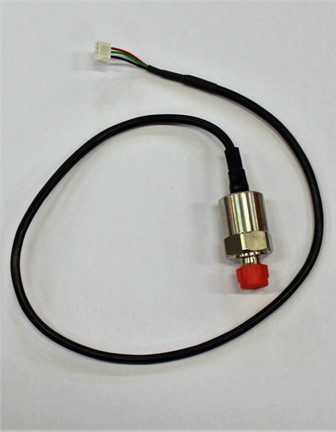

08W052200262ET-DRUCKWANDLER-ELEKTRalle
09W052100025ET-MANOMETER-KAELTEMITTELFLASCHEalle
10W052100059ET-VAKUUMPUMPEalle
 W052100172ET-SCHRAUBE-M8-VAKUUMPUMPE-100-128Lalle
11W052100085ET-FÜLLSCHLAUCH-ROT-7/16alle
12W052200245ET-SCHLAUCH-GELB-7/16UNF-O-RINGalle

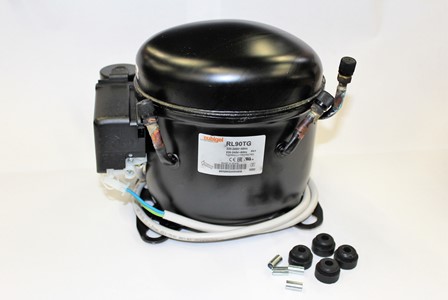

20W052100058ET-KOMPRESSORalle

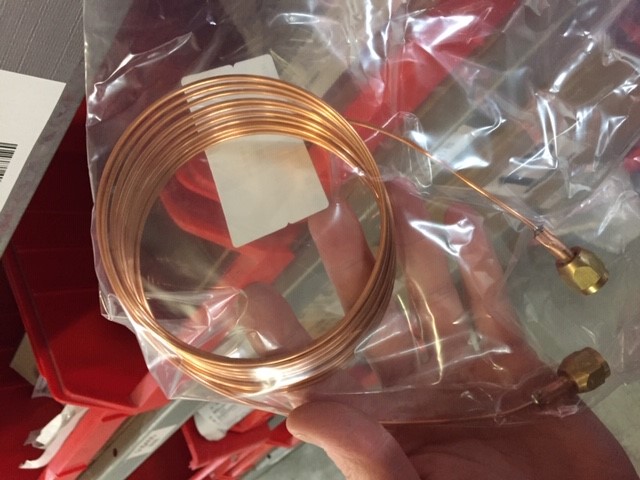

21W052100012ET-KAPILLARROHRalle

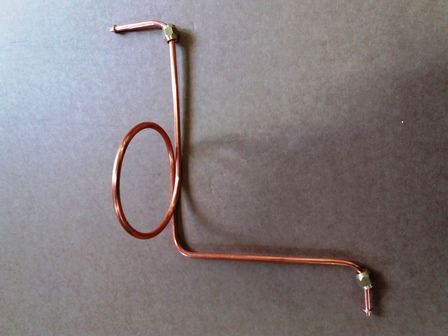

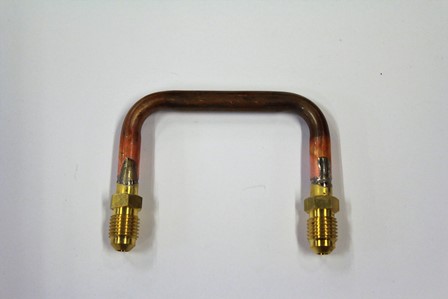

22W052200235ET-KUPFERROHR-KOMPRESSORalle
23W052100067ET-DESTILLER-KOMPRESSOR-Y50alle

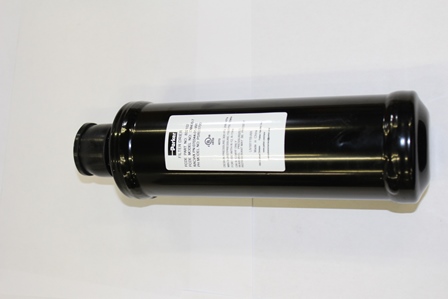

24W052200250ET-HAUPTFILTER nicht einzeln lieferbar
- ist Bestandteil des Wartungspaketes		alle

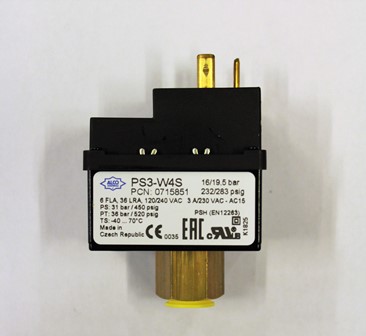

25W052100028ET-DRUCKSCHALTER-HOCHDRUCKalle
26W052200217ET-VENTILATOR-KOMPRESSORalle

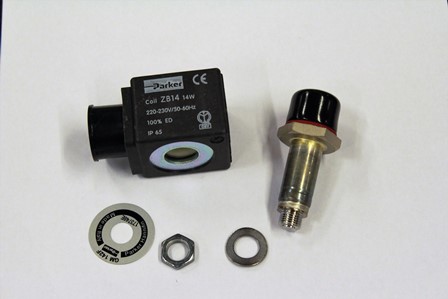

27W052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
28W052100084ET-EINWEGVENTIL-ABSAUGSEITEalle

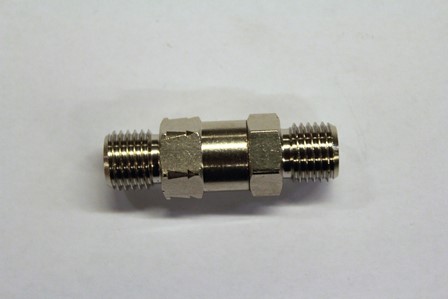

29W052100017ET-EINWEGVENTIL-ÖLSEPARATORalle
30W052100069ET-KÄLTEMITTELBEHÄLTER-Y50alle
 W052100145ET-DISTANZSTÜCK-KÄLTEMITTELFLASCHE-UNTEN-50alle
 W052100146ET-ALUMINIUMMUTTER-KÄLTEMITTELFL-UNTEN-50alle
 W052100147ET-ZENTRIERFEDER-KÄLTEMITTELFLASCHEalle

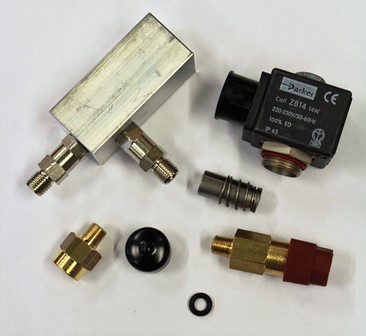

 W052100070ET-ADAPTER-KÄLTEMITTELFLASCHE-Y50alle
 W052100127ET-KAPPE-SCHRADERVENTIL-1234YFalle

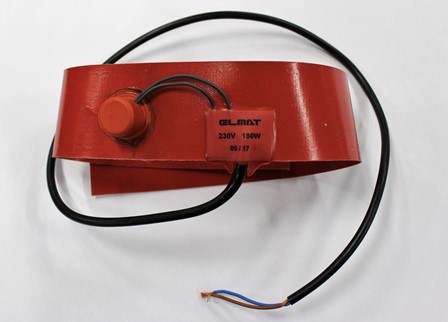

31W052200214ET-HEIZBANDalle

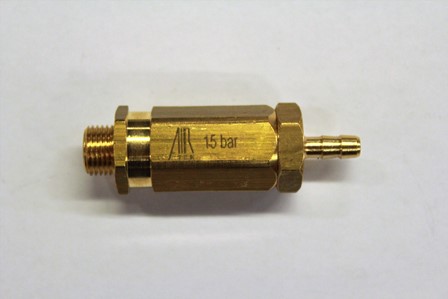

32W052200232ET-ÜBERDRUCKVENTILalle
33W052100061ET-SICHERHEITSVENTIL-Y50alle
34W052100070ET-ADAPTER-KÄLTEMITTELFLASCHE-Y50alle
38W052100064ET-ALUBLOCK-DRUCKTESTalle
40W052200273ET-FRISCHÖL-FLASCHE-250MLalle
41W052100020ET-UV-FLASCHE-100MLalle
42W052200274ET-POE-ÖL-FLASCHE-250MLalle
43W052100081ET-ALTÖLFLASCHE-KOMPLETTalle
 W052100098ET-ANSCHLUSS-ALTÖL-UV-ÖL-FLASCHEalle

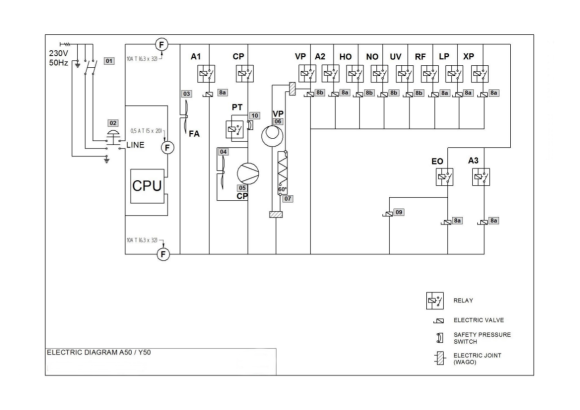

Schaltplan

Schaltplan



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
01W052100083ET-HAUPTSCHALTER-MIT-SCHRAUBENalle
02W052200221ET-NOT-AUS-SCHALTER-Y50alle
03W052200216ET-HAUPTVENTILATORalle
04W052200217ET-VENTILATOR-KOMPRESSORalle
05W052100058ET-KOMPRESSORalle
06W052100059ET-VAKUUMPUMPEalle
07W052200214ET-HEIZBANDalle
8aW052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle

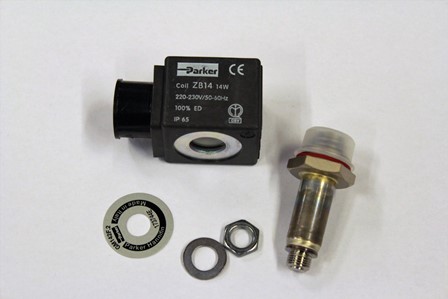

8bW052200225ET-MAGNETVENTIL-NO-UV-VPalle
09W052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
10W052100028ET-DRUCKSCHALTER-HOCHDRUCKalle

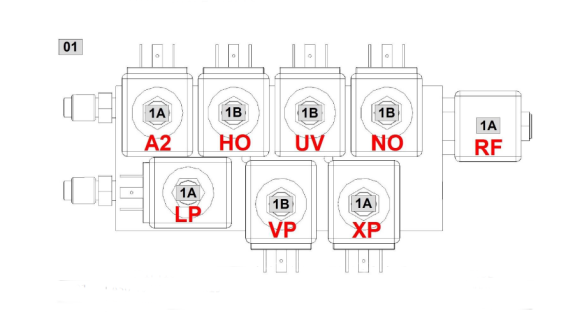

Ventilblock

Teile Ventilblock



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
1W052100063ET-HAUPTBLOCK-ALU-Y50alle
1AW052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle

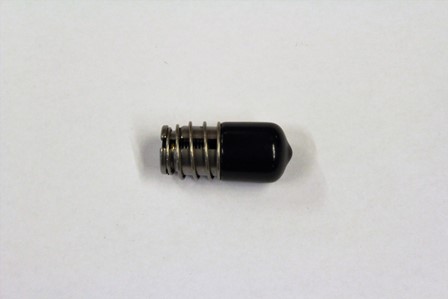

 W052200226ET-KOLBEN-FÜR-VENTIL-LP-XP-RFalle
1BW052200225ET-MAGNETVENTIL-NO-UV-VPalle

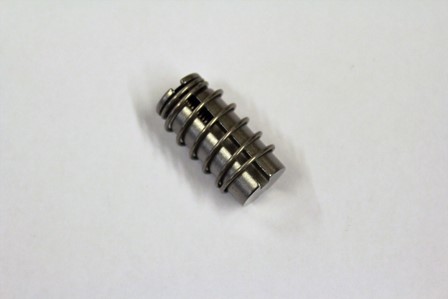

 W052200227ET-KOLBEN-FÜR-VENTIL-NO-UV-VPalle

Teile Kältemittelanalyse

PosArt.-Nr.BenennungSerien-Nr.Bild
 W052100086ET-WEISSER-FILTER-ANALYSEalle
 W052100087ET-PLASTIKGLAS-FILTERGEHÄUSE-ANALYSEalle
 W052100126ET-O-RING-PLASTIKGLAS-FILTERGEHÄUSE-29X2alle

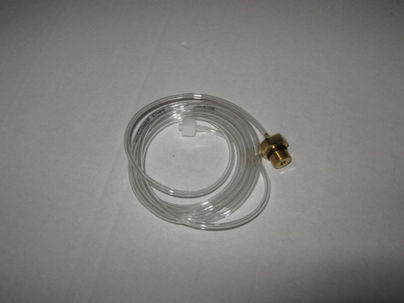

 W052000134ET-SCHLAUCH-DRUCKMINDERER-ANALYSEalle
 W052100088ET-VENTILGRUPPE-ÖL-ANALYSEalle
 W052100089ET-ANALYSEGERÄT-Y50Aalle

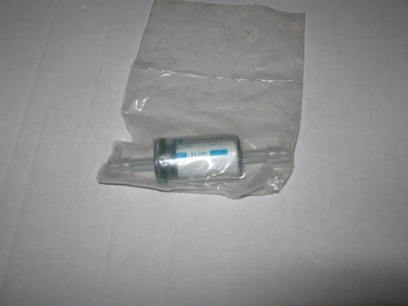

 W052000133ET-FILTER-ANALYSEGERÄT-R1234YFalle
 W052100160ET-O2-SENSOR-ANALYSEGERÄT-Y50Aalle

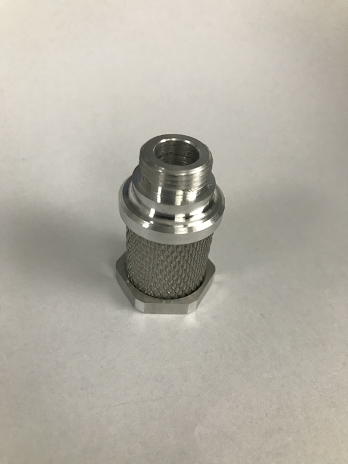

 W052100142ET-ERSTER-ALU-FILTER-ANALYSEalle

Sonstige Teile

PosArt.-Nr.BenennungSerien-Nr.Bild
 W052100037ET-WAAGE-15KGalle

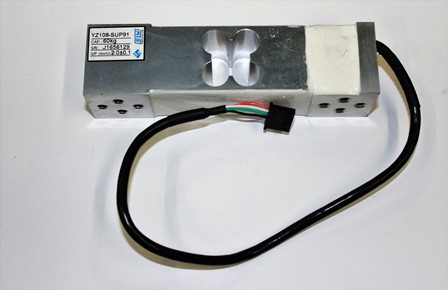

 W052200263ET-WAAGE-60KGalle
 W052100163ET-ZENTRIERKONUS-WAAGE-ALLEalle
 W052100176ET-SILENTBLOCK-30X20-WAAGEalle
 W052200200ET-SCHLAUCH-PA11-SR-HL-4/6alle
 W052100039ET-SCHLAUCH-PA11-NEUTRALalle
 W052100054ET-SCHLAUCH-GRÜN-2/4alle
 W052100040ET-SCHLAUCH-PA11-BLAU-2/4alle
 W052100041ET-SCHLAUCH-BLAU-6/8alle
 W052100042ET-SCHLAUCH-PA11-ROT-2/4alle
 W052100043ET-SCHLAUCH-PU-GELB-4/6alle
 W052100044ET-SCHLAUCH-PU-BLAU-4/6alle
 W052100045ET-SCHLAUCH-KLAR-4/6alle

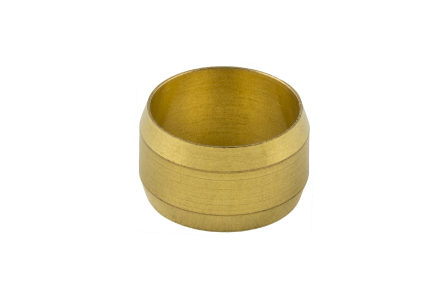

 W052100167ET-MESSING-SCHNEIDRING-LEITUNGEN-D2/4alle

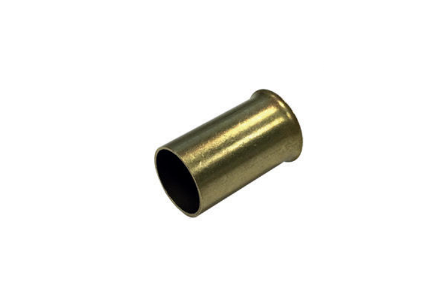

 W052100168ET-STÜTZBUCHSE-LEITUNGEN-D2/4alle
 W052100169ET-STÜTZBUCHSE-LEITUNGEN-D4/6alle
 W052100053ET-O-RING-FÜR-LEITUNGENalle

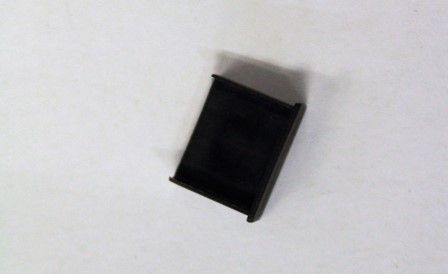

 W052200278ET-ABDECKKAPPE-USBalle

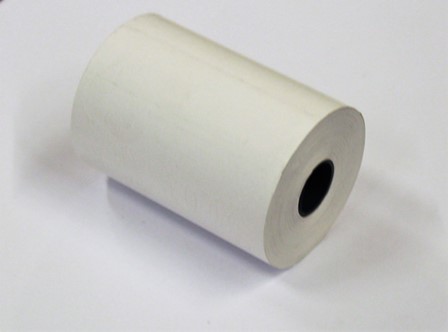

 W052200212ET-PAPIERROLLE-DRUCKERalle

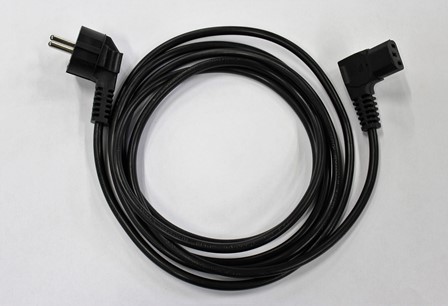

 W052200215ET-STROMKABELalle

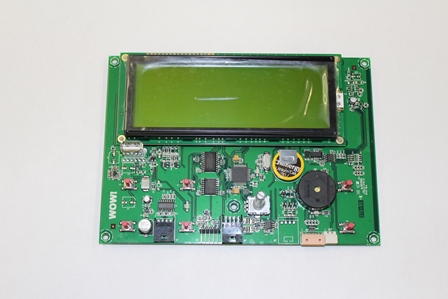

 W052100056ET-HAUPTPLATINEalle
 W052100138ET-KABELSTECKERalle
 W052100057
nicht mehr verfügbar!		ET-STROMPLATINE-CPUalle
 W052100151ET-NEU-STROMPLATINE-CPU-KOMPATIBEL-Y50A/Y50/A45/A50/A47/Y42alle
 W052100123ET-HAUPTPLATINE-KYRILLISCHalle

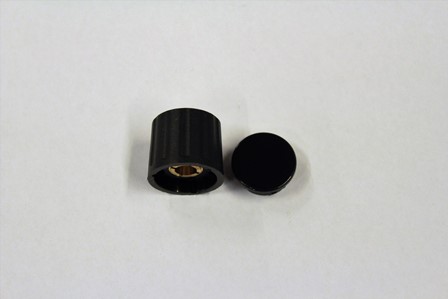

 W052200219ET-KONTROLLKNOPFalle
 W052100072ET-FOLIE-BEDIENTEILalle

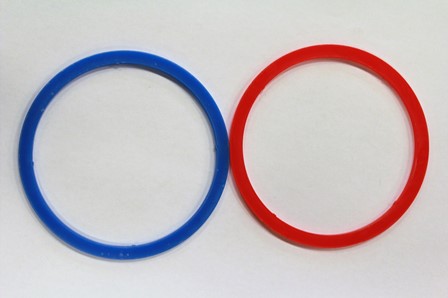

 W052100049ET-MANOMETER-ROT/BLAU-RINGEalle
 W052100139ET-HANDVENTILalle
 W052100105ET-VERPACKUNG-30-40-50-SERIE-SETalle

Zubehörteile

PosArt.-Nr.BenennungSerien-Nr.Bild
 W052100170ADAPTERSET-GESCHLOSSENE-ÖLBEHÄLTERalle
 W067100001ZB-SCHLAUCHVERLÄNGERUNG-KIT-3M-R1234YFalle

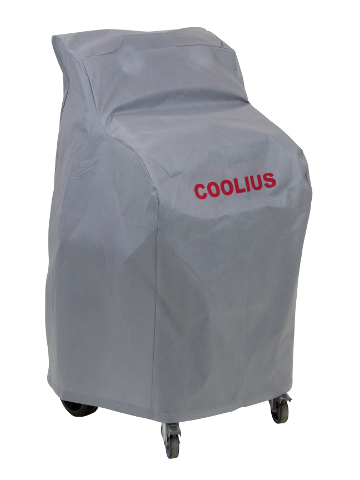

 W067100003ZB-ABDECKHAUBE-30-50 COOLIUS LOGOalle

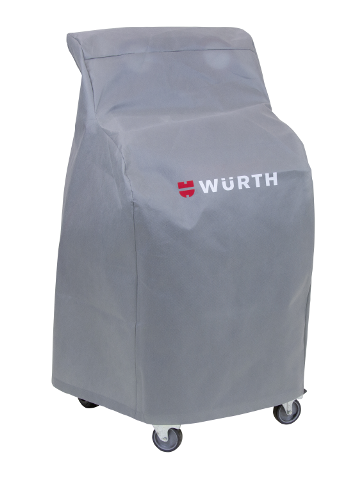

 W067100016ZB-ABDECKHAUBE-30-50 WÜRTH LOGOalle
 W067100005ZB-VERKLEIDUNG-TRANSPARENT-KIT-50alle
 W067100004ZB-ADAPTER-ENTSORGUNG-KÄLTEMITTEL-YFalle
 W067100010ZB-SPÜLKIT-MIT-ADAPTERN-FÜR-ALLE-GERÄTEalle
 W067100135ZB-HALT-SPUELKIT-AN-KLIMASERVGER-COOLIUSalle
 W067100009ZB-ADAPTERSET-FÜR-SPÜLKIT-ALLE-GERÄTEalle
 W067100008ZB-STROM-ADAPTER-APAC-LÄNDERalle
 W067100013ZB-ENTSORGUNGSKIT-MIT-TASCHE-AKTIONalle
 W067100022ZB-DATENBANK-R1234YF-GERÄTEalle

Wartungsmaterial

PosArtikel-Nr.BenennungSerien-Nr.Bild
 W052100048Wartungskit Klimaservicegerätalle

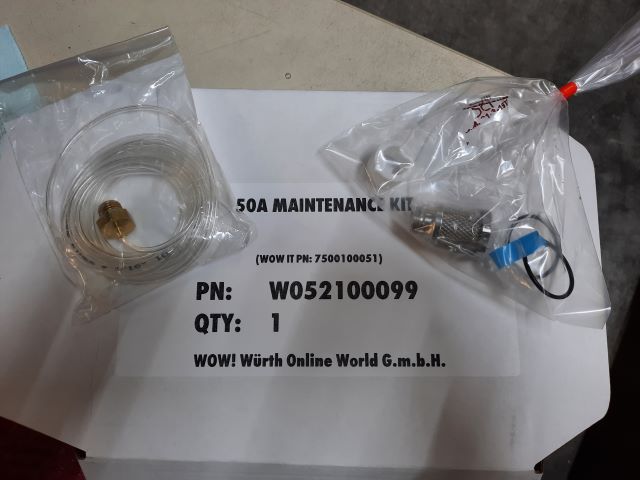

 W052100099Wartungskit Analyse Einheitalle
 W052100166Wartungskit AUS-NZalle
 W052200250Hauptfilter nicht einzeln lieferbar
- ist Bestandteil des Wartungspaketes		alle
 W052200279Dichtschraube1 inkl. Dichtringalle
 W052100096Dichtring1alle
 W052100172Schraube M8 Vakuumpumpe 100-128Lalle
​ ​
