Coolius Y10

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteilliste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

Zu Zubehörteile Zu Zubehörteile

Zu Wartungsmaterial Zu Wartungsmaterial

Geräteteile

Explosionszeichnung Servicegerät



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
1W052200258ET-MANOMETER-NDalle
2W052200259ET-MANOMETER-HDalle
 W052100049ET-RINGE-ROT/BLAU-MANOMETERalle
3W052200248ET-SCHNELLKUPPLUNG-ND-Y10alle
4W052200249ET-SCHNELLKUPPLUNG-HD-Y10alle
5W052200239ET-SERVICESCHLAUCH-LP-Y10-3Malle
6W052200241ET-SERVICESCHLAUCH-HP-Y10-3Malle
 W052100161ET-O-RING-SERVICESCHLAUCH-R1234YFalle
7W052200220ET-DRUCKER-KITalle
8W052200264ET-ABDECKUNG-OBENalle
9W052200269ET-ABDECKUNG-FRONT-WOWalle
 W052100128ET-ABDECKUNG-FRONT-WÜRTH-10alle
 W052100129ET-ABDECKUNG-FRONT-NEUTRAL-10alle
 W052200270ET-ABDECKUNG-FRONT-AUTOCOMalle
 W052200271ET-ABDECKUNG-FRONT-COOLIUSalle
 W052100082ET-ABDECKUNG-FRONT-WWWSalle
10W052200267ET-AUFKLEBER-Y10alle
11W052200209ET-RAD-HINTENalle
 W052100090ET-RADSICHERUNG-HINTEN-TYP-A-KRALLE =10STKalle
 W052100091ET-RADSICHERUNG-HINTEN-TYP-A-KAPPE =10STKalle
 W052100100ET-RADSICHERUNG-HINTEN-TYP-B-KAPPE =10STKalle
12W052200208ET-FRONTRAD-MIT-BREMSEalle
14W052100083ET-HAUPTSCHALTER-MIT-SCHRAUBENalle
 W052200213ET-HAUPTSCHALTERalle
15W052200216ET-HAUPTVENTILATORalle
16W052200217ET-VENTILATOR-KOMPRESSORalle
17W052100020ET-UV-FLASCHE-100MLalle
18W052200274ET-POE-ÖL-FLASCHE-250MLalle
 W052100103ET-FRISCHÖL-POE-ÖL-ANSCHLUSSalle
19W052200272ET-ALTÖL-FLASCHEalle
 W052100098ET-ANSCHLUSS-ALTÖL-UV-ÖL-FLASCHEalle
 W052100170ET-ADAPTERSET-GESCHLOSSENE-ÖLBEHÄLTERalle
 W052100158ET-SCHLAUCH-ALTÖLABLASS-KLARalle
20W052200210ET-KNOPF-WAAGENSICHERUNGalle
21W052200268ET-AUFKLEBER-ÖL-UV-FRISCHÖLalle

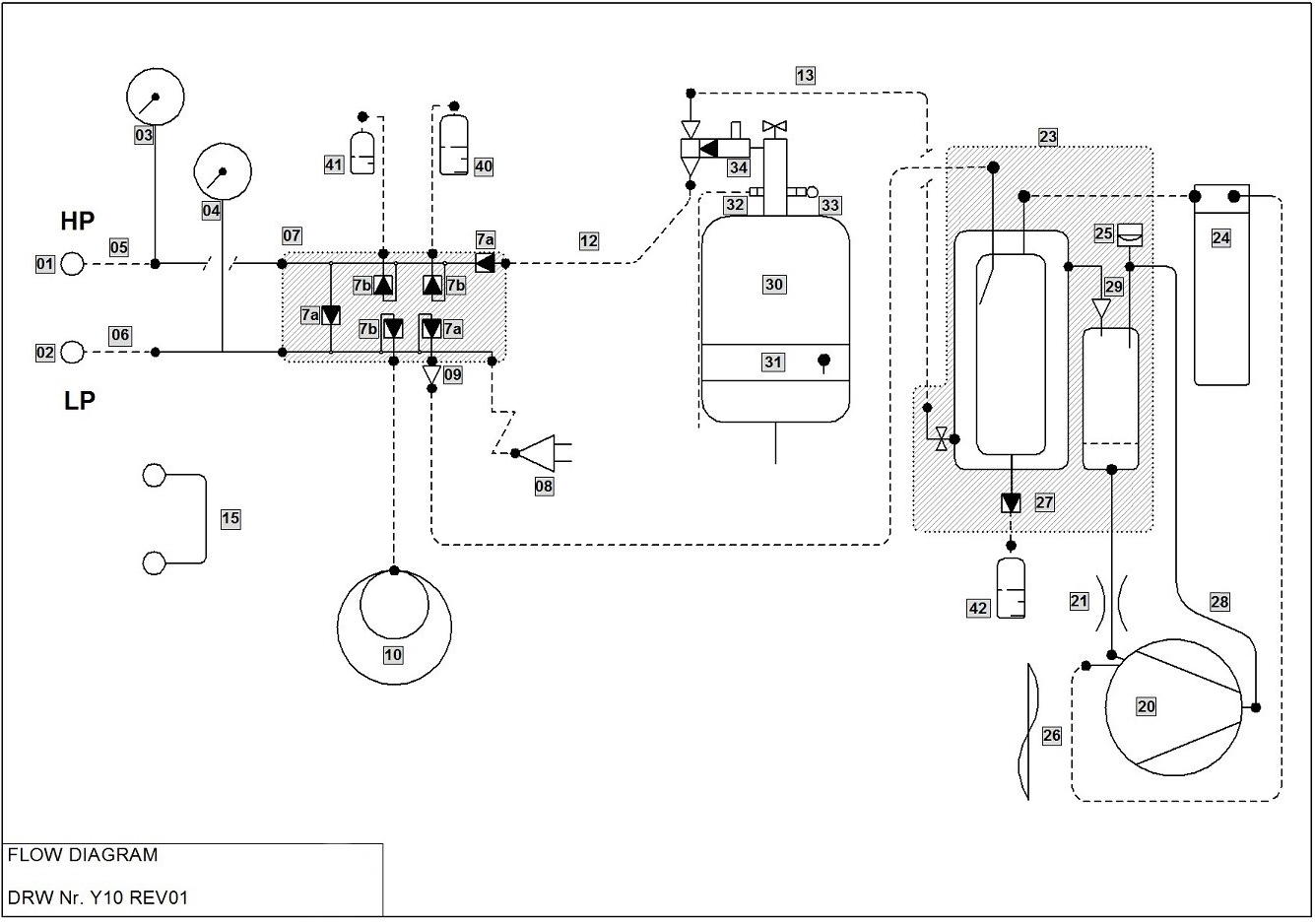

Flussdiagramm

Flussdiagramm



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
1W052200249ET-SCHNELLKUPPLUNG-HD-Y10alle
2W052200248ET-SCHNELLKUPPLUNG-ND-Y10alle
3W052200259ET-MANOMETER-HDalle
4W052200258ET-MANOMETER-NDalle
5W052200241ET-SERVICESCHLAUCH-HP-Y10-3Malle
6W052200239ET-SERVICESCHLAUCH-LP-Y10-3Malle
7W052200234ET-VENTILBLOCK-Y10alle
7AW052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
7BW052200225ET-MAGNETVENTIL-NO-UV-VPalle
8W052200262ET-DRUCKWANDLER-ELEKTRalle
9W052200230ET-EINWEGVENTIL-A/C-FÜLLENalle
10W052200223ET-VAKUUMPUMPEalle
 W052100101ET-GUMMIFUESSE-VAKUUMPUMPE-COOLIUSalle
 W052100172ET-SCHRAUBE-M8-VAKUUMPUMPE-100-128Lalle
 W052100107ET-METALLHÜLSE-D6-VAKUUMPUMPE-SCHLAUCHalle
12W052200244ET-FÜLLSCHLAUCH-ROT-Y10alle
13W052200245ET-FÜLLSCHLAUCH-GELB-Y10alle
 W052100139ET-HANDVENTILalle
15W052100010ET-SCHLAUCH-INTERN-HP/NDalle
 W052100124ET-ANSCHLÜSSE-INTERNE-REINIGUNG-Yalle
20W052200222ET-KOMPRESSORalle
21W052100012ET-KAPILLARROHRalle
23W052200252ET-KOMPL-DESTILLER-GRUPPE-Y10alle
24W052200250ET-HAUPTFILTER nicht einzeln lieferbar
- ist Bestandteil des Wartungspaketes		alle
25W052100028ET-DRUCKSCHALTER-HOCHDRUCKalle
26W052200217ET-VENTILATOR-KOMPRESSORalle
27W052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
28W052200235ET-KUPFERROHR-KOMPRESSORalle
29W052100017ET-EINWEGVENTIL-ÖLSEPARATORalle
30W052200254ET-KÄLTEMITTELFLASCHE-Y10alle
 W052100147ET-FEDER-KÄLTEMITTELFLASCHE-ZENTRIERUNGalle
 W052100143ET-DISTANZSTÜCK-KÄLTEMITTELFLACHE-UNTEN-10alle
 W052100144ET-ALUMINIUMMUTTER-KÄLTEMITTELFL-UNTEN-10alle
31W052200214ET-HEIZBANDalle
32W052200232ET-ÜBERDRUCKVENTILalle
33W052200231ET-SICHERHEITSVENTILalle

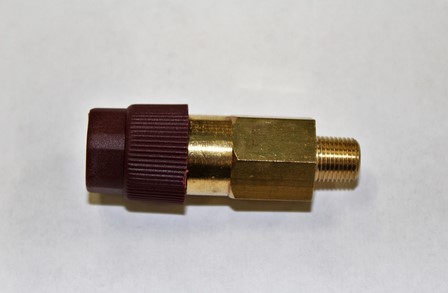

34W052200256ET-ADAPTER-KÄLTEMITTELFLASCHE-Y10alle
 W052100127ET-KAPPE-SCHRADERVENTIL-1234YFalle
40W052200274ET-POE-ÖL-FLASCHE-250MLalle
41W052100020ET-UV-FLASCHE-100MLalle
42W052200272ET-ALTÖL-FLASCHEalle

Schaltplan

Schaltplan



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
1W052100083ET-HAUPTSCHALTER-MIT-SCHRAUBENalle
 W052200213ET-HAUPTSCHALTERalle
2W052200221ET-NOT-AUS-SCHALTER-Y10alle
3W052200216ET-HAUPTVENTILATORalle
4W052200217ET-VENTILATOR-KOMPRESSORalle
5W052200222ET-KOMPRESSORalle
6W052200223ET-VAKUUMPUMPEalle
7W052200214ET-HEIZBANDalle
8aW052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
8bW052200225ET-MAGNETVENTIL-NO-UV-VPalle
9W052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
10W052100028ET-DRUCKSCHALTER-HOCHDRUCKalle

Aggregat

Teile Aggregat



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
1W052200263ET-WAAGE-60KGalle
 W052100163ET-ZENTRIERKONUS-WAAGE-ALLEalle
2W052200262ET-DRUCKWANDLER-ELEKTRalle
3W052200277ET-DRUCKWANDLER-ANSCHLUSS-KITalle
4W052200211ET-WAAGENSICHERUNG-KITalle
 W052100102ET-UMLENKHEBEL-MODIFIZIERT-10-SERIEalle

Ventilblock

Teile Ventilblock



Zum Vergrößern klicken

PosArt.-Nr.BenennungSerien-Nr.Bild
1W052200234ET-VENTILBLOCK-Y10alle
1AW052200224ET-MAGNETVENTIL-LP-XP-RF-ÖLABLASSalle
 W052200226ET-KOLBEN-FÜR-VENTIL-LP-XP-RFalle
1BW052200225ET-MAGNETVENTIL-NO-UV-VPalle
 W052200227ET-KOLBEN-FÜR-VENTIL-NO-UV-VPalle

Sonstige Teile

PosArt.-Nr.BenennungSerien-Nr.Bild
 W052200200ET-SCHLAUCH-PA11-SR-HL-4/6alle
 W052100039ET-SCHLAUCH-PA11-NEUTRAL-4/6alle
 W052100040ET-SCHLAUCH-PA11-BLAU-2/4alle
 W052100041ET-SCHLAUCH-BLAU-6/8alle
 W052100042ET-SCHLAUCH-PA11-ROT-2/4alle
 W052100043ET-SCHLAUCH-PU-GELB-4/6alle
 W052100044ET-SCHLAUCH-PU-BLAU-4/6alle
 W052100045ET-SCHLAUCH-KLAR-4/6alle
 W052100167ET-MESSING-SCHNEIDRING-LEITUNGEN-D2/4alle
 W052100168ET-STÜTZBUCHSE-LEITUNGEN-D2/4alle
 W052100169ET-STÜTZBUCHSE-LEITUNGEN-D4/6alle
 W052100053ET-O-RING-FÜR-LEITUNGENalle
 W052200212ET-PAPIERROLLE-DRUCKERalle
 W052200215ET-STROMKABELalle
 W052100156ET-HAUPTPLATINE-PWR-10SERIEab AD000661
 W052100153ET-HAUPTPLATINE-PWR-10SERIE-M-SCHUTZ*
* für APAC Länder		alle
 W052100056ET-HAUPTBOARD-DISPLAYab AD000661
 W052200218ET-HAUPTPLATINE-KIT- BIS-AD000660bis AD000660
 W052100123ET-HAUPTBOARD-DISPLAY-KYRILLISCHalle
 W052100138ET-KABELSTECKERalle
 W052200219ET-KONTROLLKNOPFalle
 W052200265ET-BEDIENTEIL-FOLIEalle
 W052200278ET-ABDECKKAPPE-USBalle
 W052100104ET-VERPACKUNG-10SERIE-SETalle

Zubehörteile

PosArt.-Nr.BenennungSerien-Nr.Bild
 W052100170ADAPTERSET-GESCHLOSSENE-ÖLBEHÄLTERalle
 W067100002ZB-ABDECKHAUBE-COOLIUS-LOGOalle
 W067100015ZB-ABDECKHAUBE-WÜRTH-LOGOalle

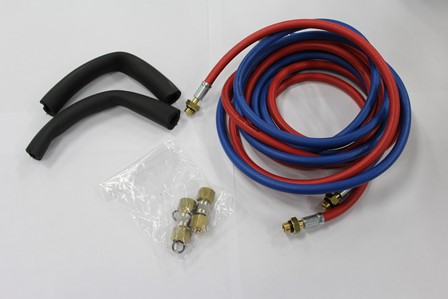

 W067100001ZB-SCHLAUCHVERLÄNGERUNG-KIT-3M-R1234YFalle
 W067200009ZB-ADAPTER-COOLIUS-SPÜLKIT-EINZELalle
 W067100010ZB-SPÜLKIT-MIT-ADAPTER-FÜR-ALLE-GERÄTEalle
 W067200032ZB-VERKLEIDUNG-TRANSPARENT-KITalle
 W067100004ZB-ADAPTER-ENTSORGUNG-KAELTEMITTEL-YFalle
 W067100006ZB-UMRÜSTKIT-Y10-Y50-AUF-R134Aalle
 W067100008ZB- STROM-ADAPTER-APAC-LÄNDERalle
 W067100022ZB-DATENBANK-R1234YF-GERÄTEalle

Wartungsmaterial

PosArtikel-Nr.BenennungSerien-Nr.Bild
 W052100048Wartungskitalle
 W052100164Wartungskit AUS-NZalle
 W052200250Hauptfilter nicht einzeln lieferbar
- ist Bestandteil des Wartungspaketes		alle
 W052200279Dichtschraube1 inkl. Dichtringalle
 W052100096Dichtring1alle
 W052100172Schraube M8 Vakuumpumpe 100-128Lalle
​ ​
