Coolius 1200 - (Art.nr. 0900764990)

Anmerkung:

Bitte beachten Sie, dass die Zeichnungen Teile enthalten können, die nicht in der Ersatzteilliste aufgelistet sind.

Diese Teile können nicht einzeln bestellt werden!

Tafel1

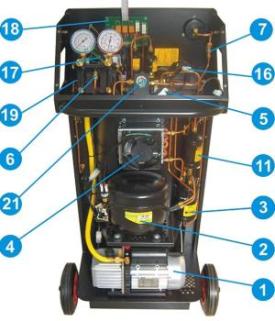

Ansicht Vorderseite

Tafel2

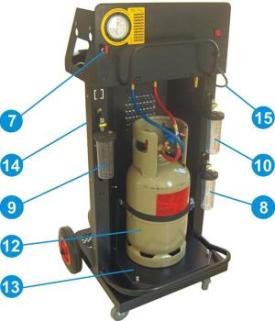

Ansicht Rückseite

PosArtikel-Nr.BenennungSerien-Nr.Bild
ohne0900900692Wartungskit - 100 Std.alle
ohne0900900693Wartungskit - 300 Std.alle
Coolius 1200
Coolius 1200
Coolius 1200
PosArtikel-Nr.BenennungSerien-Nr.Bild
10900902607Vakuum Pumpealle
1.10900900695Winkelverschraubung 2 x 3/8" Aussenalle
1.20900900696Vakuumpumpenölalle
2.10900900697Kompressor mit 1/4" Anschlüssenalle
2.20900900698Druckschalter - Kompressoralle
2.30900900699Kompressorölalle

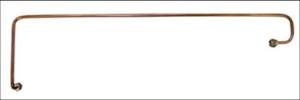

2.40900901600Kupferleitung
Kompressor - Indikator		alle
2.50900901601Kupferleitung
Kompressor - Öldestiller		alle

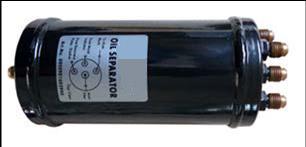

3.10900901602Destilleralle
3.20900901603Verbindungsstück 2 x 1/4"
Innengewinde		alle
3.30900901604Kupferleitung
Destiller - Altölbehälter		alle
Coolius 1200
Coolius 1200
Coolius 1200
PosArtikel-Nr.BenennungSerien-Nr.Bild

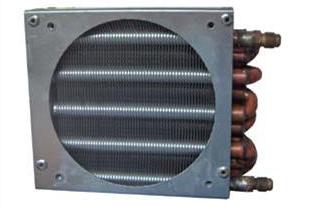

4.10900901605Kondensatoralle
4.20900901606Lüfter für Kondensatoralle
4.30900901607Kupferleitung
Destiller - Kondensator		alle
4.40900901608Kupferleitung
Kondensator - Verteilerblock		alle

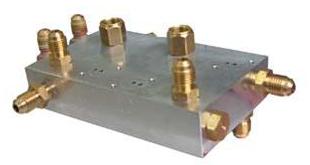

5.10900901609Hauptverteilerblock mit 3 Magnetventilenalle
5.20900901610Filter auf der Füllseitealle
5.30900901611Filter auf der Absaugseitealle
5.40900901612Druckschalter
Absaugung bis -0,3		alle
5.50900901613Druckschalter Hochdruckkontrollealle
5.60900901614Magnetschalteralle
5.70900901615Kupferleitung
Verteilerblock - Filtertrockner		alle
5.80900901616Kupferleitung
Verteilerblock - Filter Füllseite		alle
5.90900901617Kupferleitung Verteilerblock - Filter Absaugseitealle
5.100900901618Kupferleitung
Verteilerblock - Manometer		alle
 0900902623Leitung Verteilerblock - Manometeralle
5.110900901619Serviceventilalle
5.120900901620Verbindungsstück 1/8" Aussengew. - 1/4" Aussengew.alle

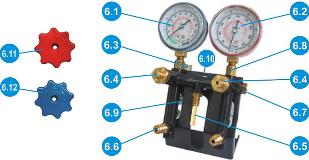

6.10900901621Niederdruckmanometeralle
6.20900901622Hochdruckmanometeralle
6.30900901623Druckschalter - Systemkontrollealle

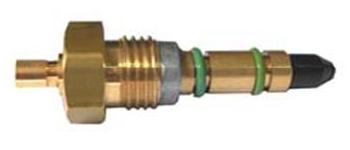

6.40900901624
nicht mehr verfügbar!		Handventileinsatz komplettalle
6.50900901625Kupferleitung
Verteilerblock - Vakuumventil		alle
6.60900901626Verbindungsstück M10 - 1/2" ACMEalle
6.70900901627Verschraubung M10alle
6.80900901628Verbindungsstück M10 x 1,25
Aussengew. - 1/4" Innengew.		alle
 0900902615Verbindungsadapter
M10 x 1/8"		alle
6.90900901629Winkelverbinder 1/8" Aussengew. - 1/4" Aussengew.alle
6.100900901630Verbindungsstück M10 x 1,25
Aussengew. - 1/4" Aussengew.		alle
6.110900901631Handrad blaualle
6.120900901632Handrad rotalle
6.130900901633Manometer- & Handventilbrücke (ohne Manometer)alle
6.140900901634O-Ring 7,65 x 1,78 mmalle
6.150900902600Vakuumschalter (für Vakuumtest) 000833alle
Coolius 1200
Coolius 1200
Coolius 1200
PosArtikel-Nr.BenennungSerien-Nr.Bild
7.10900901635Kugelventil Luftablassalle
7.20900901636Flaschendruckmanometeralle
7.30900901637Kupferleitung
Verteilerblock -Luftablassventil		alle
7.40900901638Kupferleitung
Luftablassventil -Flaschendruckmanometer		alle
7.50900901639O-Ring 5,28 x 1,78 mm für
alle 1/4" Leitungen		alle
 0900902626O-Ring 5,25 x 1,78 mmalle
8.10900901641Anschlussdeckel UV-Lecksuchadditiv
Magnetventil 1,2 mm 1/8"		alle
8.20900901644Frischöl-Flasche 250 mlalle
8.30900901642Verbindungsteil zum Luftablass-Schlauchalle
8.40900901643Kunststoffschlauch für
Luftablass 1,0 m		alle
9.10900902613Altölbehälteranschluss
-Ablassventil		alle
9.20900901645Altöl-Flasche 250 mlalle
9.40900901647Kupferleitung
Destiller - Altölbehälter		alle
Coolius 1200
Coolius 1200
Coolius 1200
PosArtikel-Nr.BenennungSerien-Nr.Bild
10.10900902614Frischölbehälter
-anschluss (Ventil)		alle
10.30900901651Kupferleitung
Frischölbehälter -Verteilerblock		alle
110900901653Hauptfiltertrockneralle
12.10900902606Kältemittelflaschealle
12.20900901655Befestigungsband für
Kältemittelflasche		alle
12.30900901656HD-Schlauch, 60 cm (von
Kältemittelflasche mit Ventil)		alle
 0900902618HD-Schlauch, rot, 45 cm, ohne Ventilalle
 0900902619HD-Schlauch, rot, 45 cm, mit Ventilalle
12.40900901657ND-Schlauch, 60 cm (von Kältemittelflasche)alle
 0900902620ND-Schlauch, blau, 45 cm, ohne Ventilalle
 0900902621ND-Schlauch, blau, 45 cm, mit Ventilalle
12.50900901658O-Ring 5,23 x 2,62 mmalle
Coolius 1200
Coolius 1200
Coolius 1200
PosArtikel-Nr.BenennungSerien-Nr.Bild
13.10900901659Grundplatte für Kältemittelflaschealle

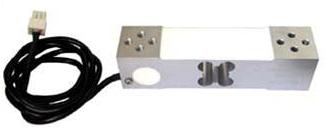

13.20900901660Waage für Kältemittelflaschealle
13.30900901661Distanzplatte (Stahl) für Waagealle
14.10900901662Grundrahmen des Klimagerätsalle
14.20900901663Frontverkleidung, rotalle
14.30900902622Kunststoff-Rad Ø 200 x 20 mmalle
14.40900901665Schwenkrad
Ø 75 mm		alle
15.10900901666Stromkabel 3 x 1,5 / 5,0 m
Europ. Standard		alle
15.20900901667Stromkabel 3 x 1,5 / 5,0 m
Engl. Standard		alle
15.30900901668Stromkabel 3 x 1,5 / 5,0 m
Amerik. Standard		alle
15.40900901669Transformator 230V - 12Valle
15.50900901670Sicherungshalteralle
15.60900901671Sicherung 10 Aalle
15.70900901672Hauptschalter 16 Aalle

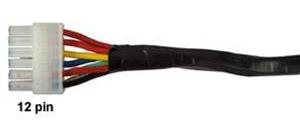

160900901673Kabelbaum Niederspannung
12V mit Steckern		alle

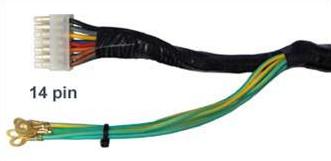

170900902608Kabelbaum Hochspannung 230V mit Steckernalle
180900902610Elektronikplatine mit Relaisalle
18.10900901676Flachbandkabel 16 adrigalle
19.10900901677Magnetventil für Vakuumalle

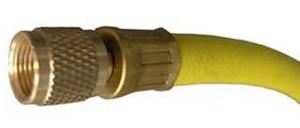

19.20900901678Gummischlauch, gelb, 74 cm
(auf Vakuumpumpe)		alle
19.30900901679Winkelverbinder 1/4" Aussengew. - 1/8" Aussengew.alle
19.30900901680Winkelverbinder 1/4" NPT
Aussengew. - 1/4" Aussengew.		alle
19.4 T-Stück Magnetventil - Vakuumpumpealle

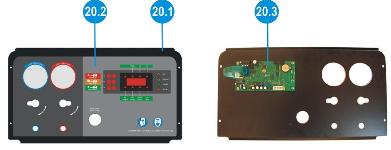

20.10900902611Schalt- und Bedienblendealle

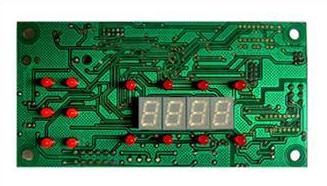

20.30900902609Elektronische Steuerungsplatinealle
Coolius 1200
Coolius 1200
PosArtikel-Nr.BenennungSerien-Nr.Bild

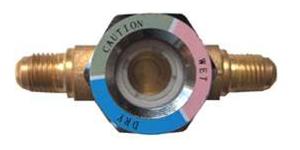

21.10900901684Indikatorschauglas komplettalle
21.20900901685Kupferleitung
Destiller - Indikator		alle

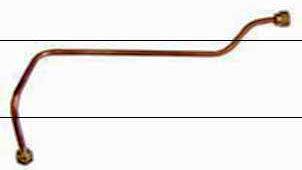

 0900902625Kupferleitung
Feuchtigkeitsanzeiger - Kompressor		alle

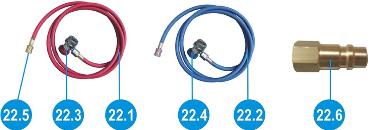

22.10900901686Serviceschlauch, rot, 3,0 m
mit Schnellkupplung		alle
 W052400106Serviceschlauch, rot, 6,0 m
mit Schnellkupplung		alle
22.20900901687Serviceschlauch, blau, 3,0 m
mit Schnellkupplung		alle
 W052400107Serviceschlauch, blau, 6,0 m
mit Schnellkupplung		alle
22.30900901688Schnellkupplung, rot, M14alle
22.40900901689Schnellkupplung, blau, M14alle
22.50900901690O-Ring 10,82 x 1,78 für
Schnellkupplungen		alle
22.60900901691Verbindungsadapter 1/4" für
Schnellkupplungen		alle
​ ​
